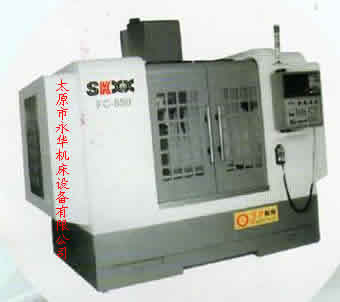

一 数控铣床FC-850

二、数控铣床技术参数

技术参数：
型号	FC-540	FC-650	FC-850	FC-1060
工作台面积	380㎜×620㎜	420㎜×800㎜	460㎜×950㎜	600㎜×1300㎜
T型槽	5-16H8	3-18H8	3-18H8	5-22H8
T型槽间距	70㎜	135㎜	150㎜	120㎜
左右行程（X槽）	490㎜	650㎜	800㎜	1000㎜
前后行程（V槽）	380㎜	400㎜	500㎜	600㎜
上下行程（Z槽）	400㎜	480㎜	550㎜	600㎜
主轴中心至立柱导轨距离	400㎜	480㎜	550㎜	600㎜
主轴端面至工作台面距离	80-480（㎜）	80-560（㎜）	120-670（㎜）	180-780（㎜）
主轴锥度	ISO30	ISO40	ISO40	ISO40
主轴锥孔/拉钉	BT30	BT40	BT40	BT40
主轴功率（基本配置）	3.7/5.5KW	5.5/7.5KW	5.5/7.5KW	7.5/11KW
主轴功率（可选配置）	5.5KW（主轴变频）	5.5KW（主轴变频）	7.5KW（主轴变频）	11KW（主轴变频）
最高转速（基本配置）	8000rpm	8000rpm	8000rpm	8000rpm(主轴变频）
最高转速（可选配置）	6000rpm(主轴变频）	6000rpm(主轴变频）	6000rpm(主轴变频）	6000rpm(主轴变频）
最高转速（可选配置）	12000rpm	12000rpm	12000rpm	12000rpm
最高进给速度	6000㎜/min	6000㎜/min	6000㎜/min	6000㎜/min
快速移动速度（X/Y/Z）	1200㎜/min	1200㎜/min	1200㎜/min	1200㎜/min
X轴滚球丝杠	32㎜×5㎜	32㎜×6㎜	40㎜×8㎜	40㎜×10㎜
Y轴滚球丝杠	32㎜×5㎜	32㎜×6㎜	40㎜×8㎜	40㎜×10㎜
Z轴滚球丝杠	32㎜×5㎜	32㎜×6㎜	40㎜×8㎜	40㎜×10㎜
定位精度（X、Y、Z）	±0.005㎜/300㎜	±0.005㎜/300㎜	±0.005㎜/300㎜	±0.005㎜/300㎜
重量顶位精度（X、Y、Z）	±0.003㎜/300㎜	±0.003㎜/300㎜	±0.003㎜/300㎜	±0.003㎜/300㎜
长×宽×高	2120×2040×2050㎜	2340×2270×2250㎜	2700×2350×2630㎜	3300×2900×3400㎜
工作台最大承载重量	250㎏	400㎏	600㎏	800㎏
机床重量	2600㎏	4500㎏	5000㎏	8000㎏
