一、产品简介

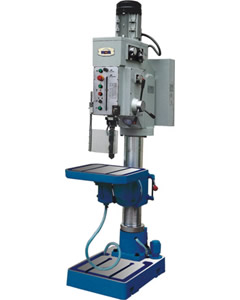

Z5050立式钻床系列特点及技术参数
 特点1.设计新颖，外形美观，机构紧凑、变速范围广。
2.独特的工作台，电动和手动升降机构，操作方便。
3.工作台可以回转+180度 也可以倾斜+45度 ，使用范围广。
4.设有冷却装置和攻丝装置5.电气系统惯窃IEC电气标准，具有短路和过载保护功能，主电机功率大。
6.独特的防护装置，安全可靠。
7.适用于钻孔，扩孔，铰孔，攻螺纹，刮平面等加工。是单件、批量生产理想机床。
标准附件：1.钻夹头2.锥柄接杆3.锥柄接套4.下刀铁5.扳手
特殊附件:1.角度平口钳2.眼护罩
Z5050立式钻床系列技术参数
|
型号 |
Z5050 |
|
型号 |
Z5050 |
|
最大钻孔直径 （mm） |
50 |
|
最大攻丝直径 （mm） |
M30 |
|
立柱直径 （mm） |
180 |
|
主轴最大行程 （mm） |
240 |
|
主轴中心至立柱母线距离 （mm） |
360 |
|
主轴端至工作台面最大距离 （mm） |
460 |
|
主轴端至底座工作台面最大距离 （mm） |
1200 |
|
主轴锥度 |
MT4orMT5 |
|
主轴转速范围 （r/min） |
42~2050 |
|
主轴转速级数 |
12 |
|
主轴进给量 （mm/r） |
0.07 0.15 0.26 0.40 |
|
工作台面尺寸 （mm） |
550X470 |
|
工作台行程 （mm） |
550 |
|
底座工作台面尺寸 （mm） |
450X440 |
|
总高 （mm） |
2380 |
|
主电动机 （kw） |
2.2/2.8 |
|
冷却泵电机 （W） |
40 |
|
毛重/净重 （kg） |
800/730 |
|
包装尺寸 （cm） |
115X70X215 | |
|
